Samsung HM70 EVO

Позиционирование

Samsung HM70 EVO — портативный аппарат в форм-факторе ноутбука. Его покупают не за то, что он лучший по изображению в своём ценовом сегменте, а за то, что его можно взять с собой. Работу без розетки обеспечивает внешний аккумулятор — учтите, что в прайсе он идёт отдельной строкой, как и транспортная сумка с тележкой.

Одним портом датчика в базе, 15-дюймовым монитором и весом, с которым реально выйти на вызов, — HM70 EVO занимает нишу между карманными Point-of-Care сканерами (слишком ограниченными для полноценной диагностики) и стационарными аппаратами на тележке (которые никуда не поедут). Для выездной бригады, скорой помощи или кабинета на несколько помещений — это рабочая связка.

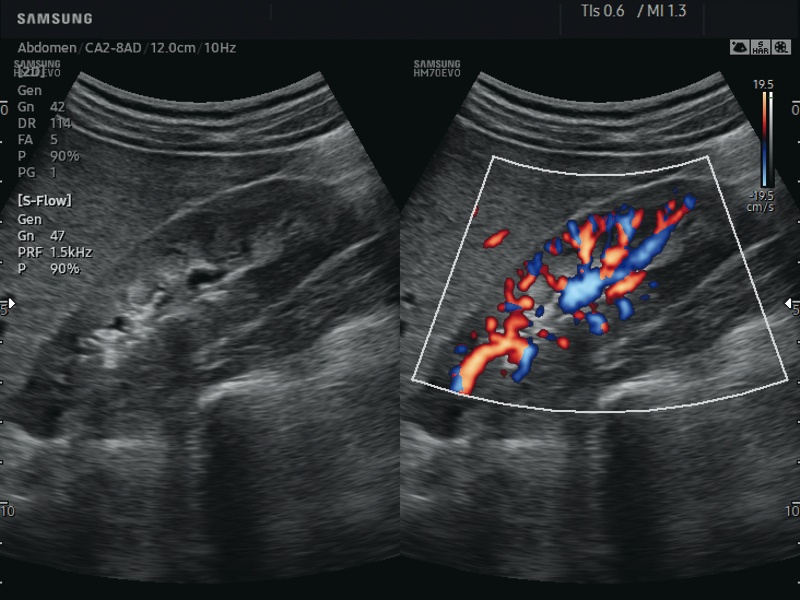

При этом Samsung не урезал платформу до минимума: полный допплеровский стек (CD, PD, S-Flow, PW), монокристальные датчики, S-Harmonic, ClearVision — это уровень, достаточный для клинически значимой диагностики. Не экспертный флагман, но и не прибор для ориентировочного осмотра.

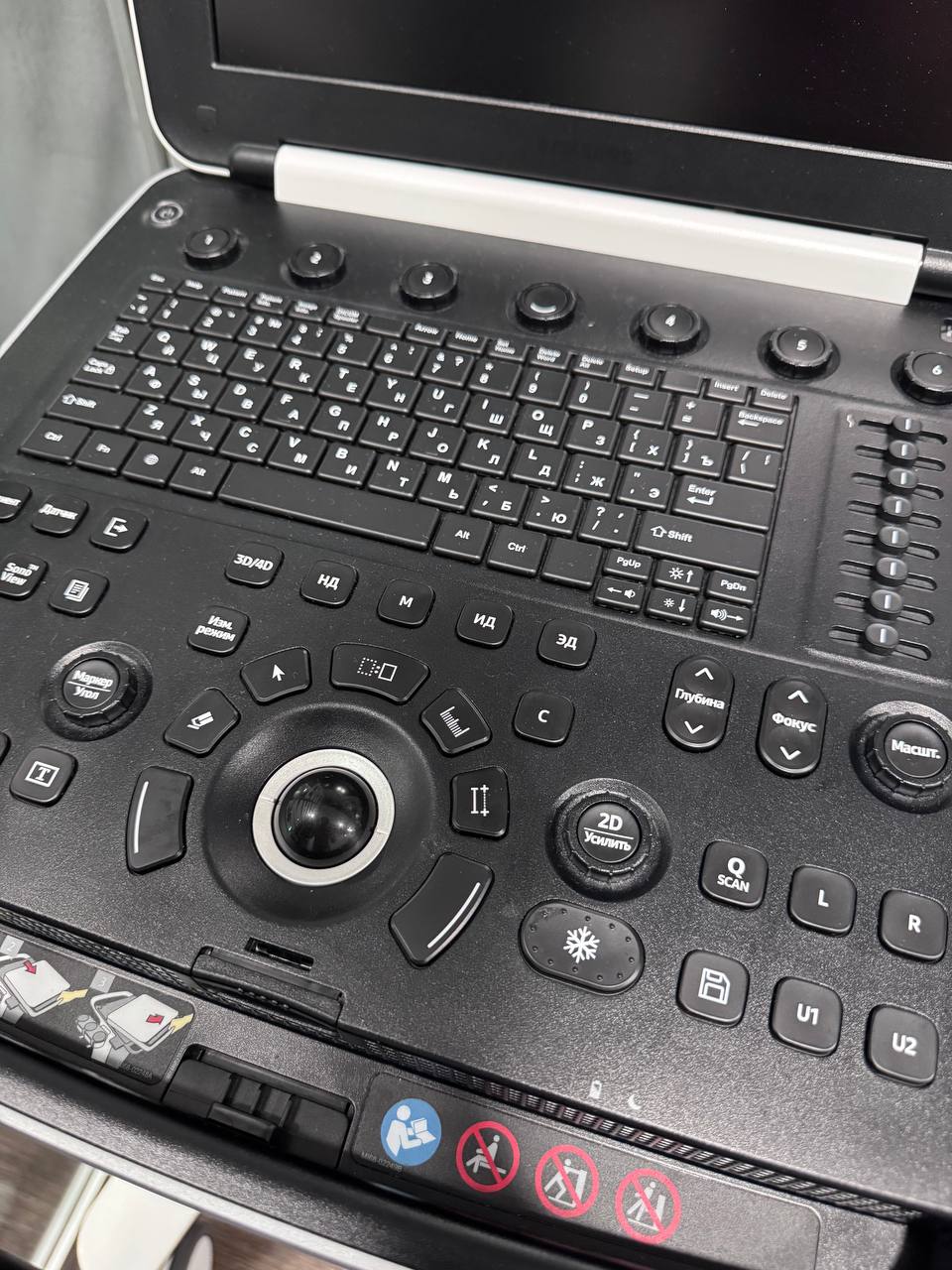

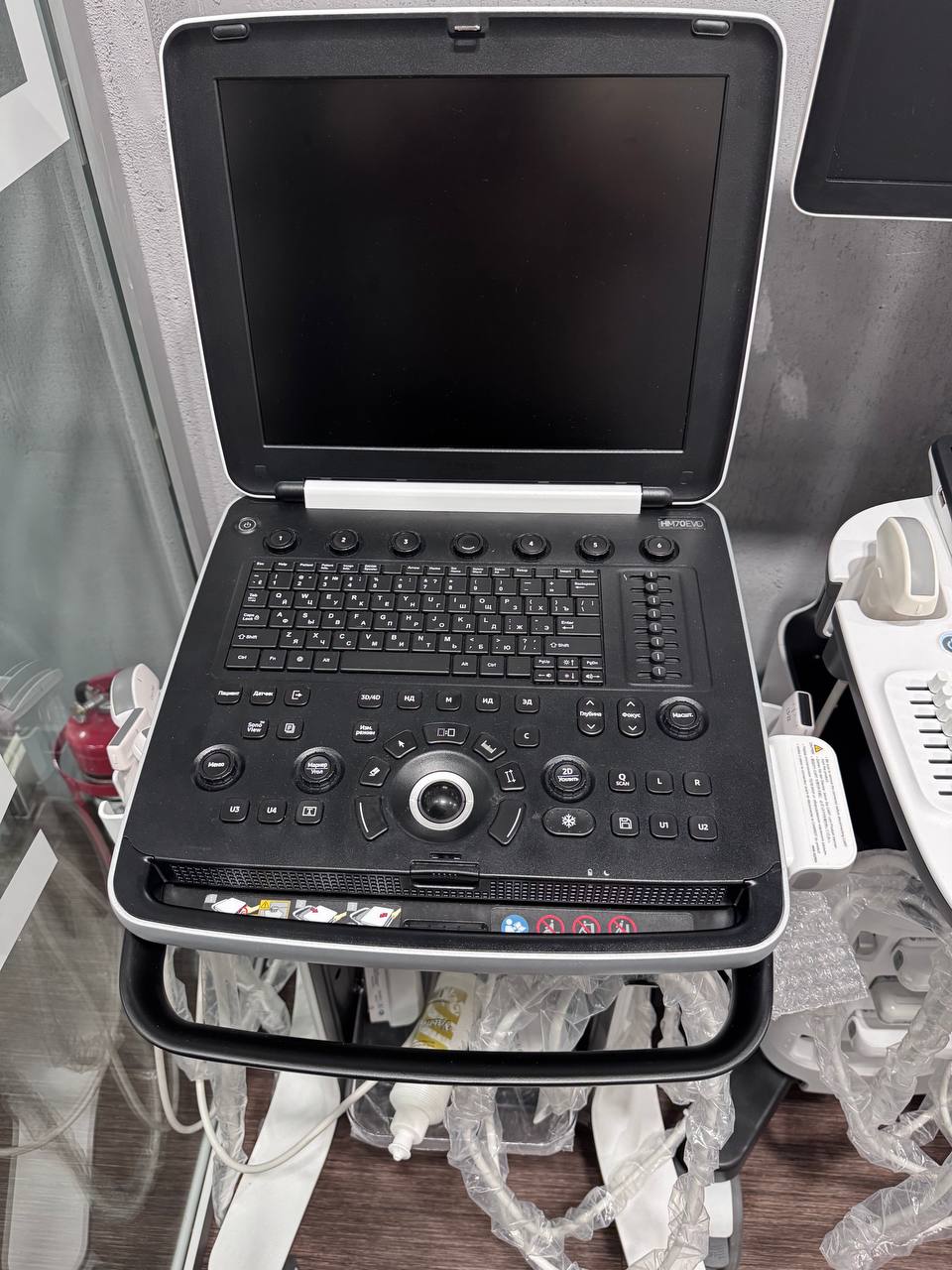

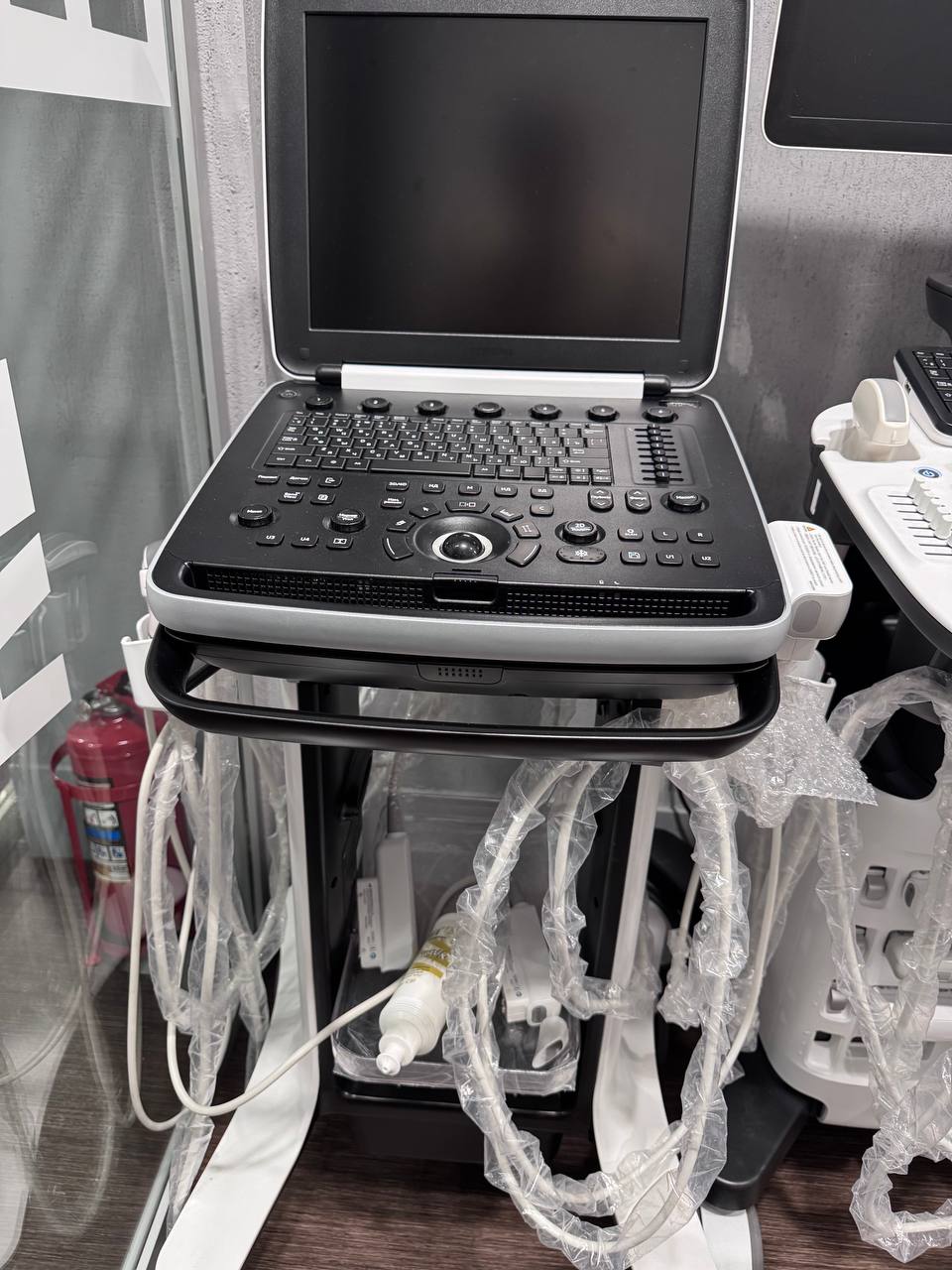

Консоль и форм-фактор

С внешним аккумулятором аппарат работает без привязки к розетке. Один активный порт датчика — ограничение, которое нужно понимать до покупки. На практике это означает: при смене задачи (например, с брюшной полости на поверхностные структуры) нужно физически переключить датчик.

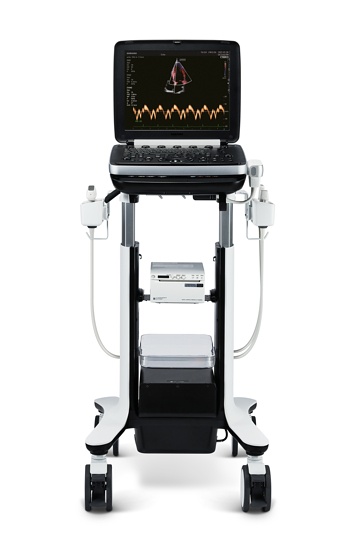

Если важна работа с тремя датчиками одновременно, покупается тележка с разветвителем 3P Cart (€6 700) — тогда портов три. Альтернатива: отдельный 3PSA Extension (field upgrade, €2 100) расширяет до 3 портов при использовании с тележкой без доплаты за полный 3P Cart — если тележка уже есть. Тележка стоит дополнительных денег и убирает часть мобильности: аппарат остаётся на ней.

Для работы с карандашными CW-датчиками (DP2B 2,0 МГц) требуется отдельный Pencil port (€3 600) — он не входит в базовую конфигурацию аппарата. Для большинства выездных сценариев достаточно одного порта с быстрой заменой датчиков.

Архивация — через SonoView. Четыре USB-порта дают возможность подключить принтер, флешку, периферию. Объём встроенного накопителя Samsung в спецификации не публикует — если это критично для вашего архива, уточняйте при заказе.

Архитектура и обработка

Базовый набор — ClearVision (адаптивная фильтрация спекл-шумов по алгоритмам МРТ), MultiVision (пространственный компаундинг — чёткость контуров через несколько углов сканирования), HQ-Vision (улучшение визуализации MSK-структур), S-Harmonic (фазовая инверсия для второй гармоники). Плюс QuickScan — авто-оптимизация B-режима и допплера, чтобы не крутить ручки при каждом новом пациенте.

Поддержка монокристальных датчиков (CA1-7AD, PA1-5A, LA2-9S) заметно влияет на качество сигнала по сравнению с аппаратами того же класса на обычных датчиках.

Чего нет в базе: сдвиговой эластографии (S-Shearwave), AI-классификаторов (S-Detect Breast™/Thyroid, IOTA-ADNEX), микрососудистой визуализации (MV-Flow). Это технологии уровня V6 и выше.

Что в базе, а что опциями

HM70 EVO — аппарат с широким меню опций. Базовая консоль включает допплер и M-режим, остальное докупается:

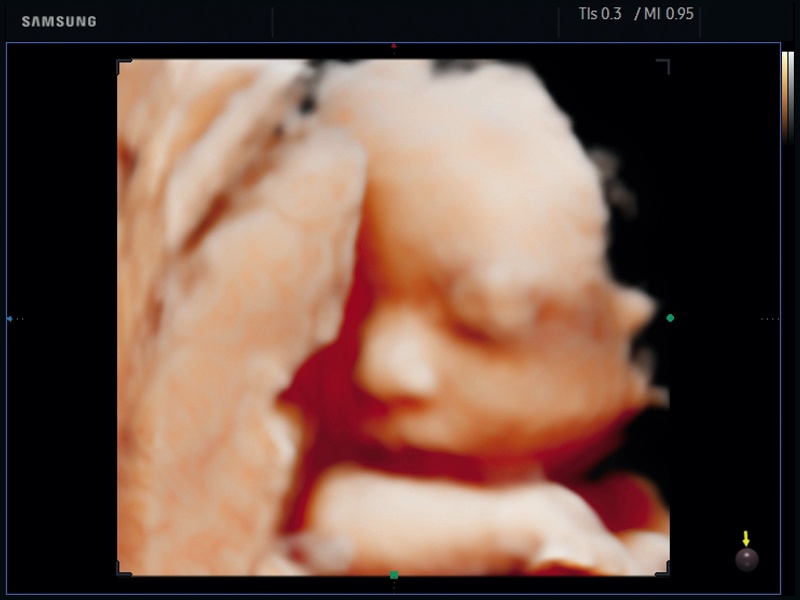

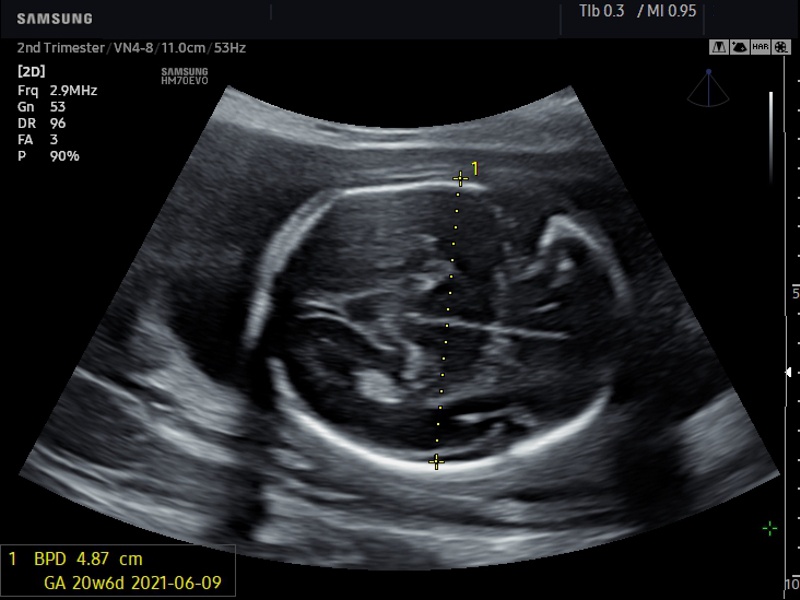

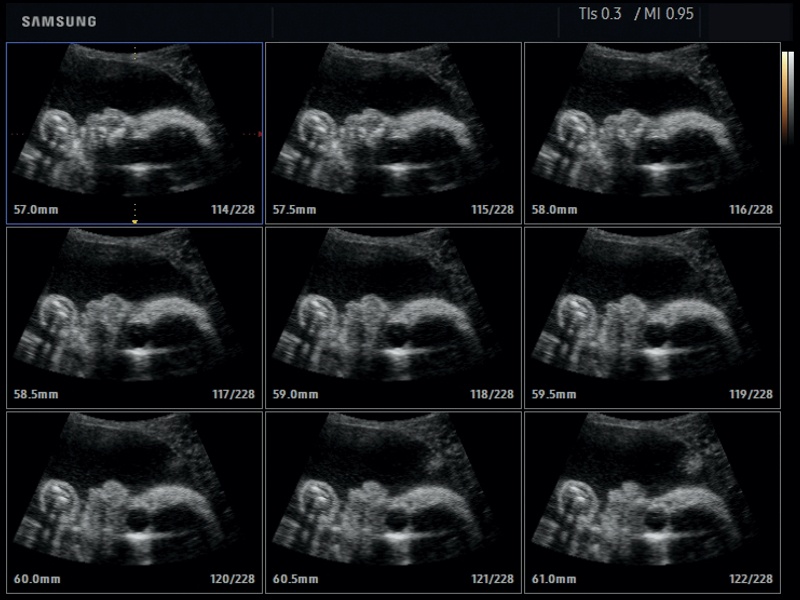

Акушерство. Biometry Assist встроен в базу — авто-измерение фетометрических параметров. 2D NT (авто-измерение ТВП) работает без 4D. Для объёмного акушерства: модуль 4D + 5D NT + STIC (сердце плода) + Realistic Vue/Crystal Vue.

Эластография. ElastoScan — компрессионная, качественная оценка. E-Strain добавляет количественный Strain Ratio. Работают с датчиками LA3-16AD и EVN4-9. Сдвиговой эластографии нет.

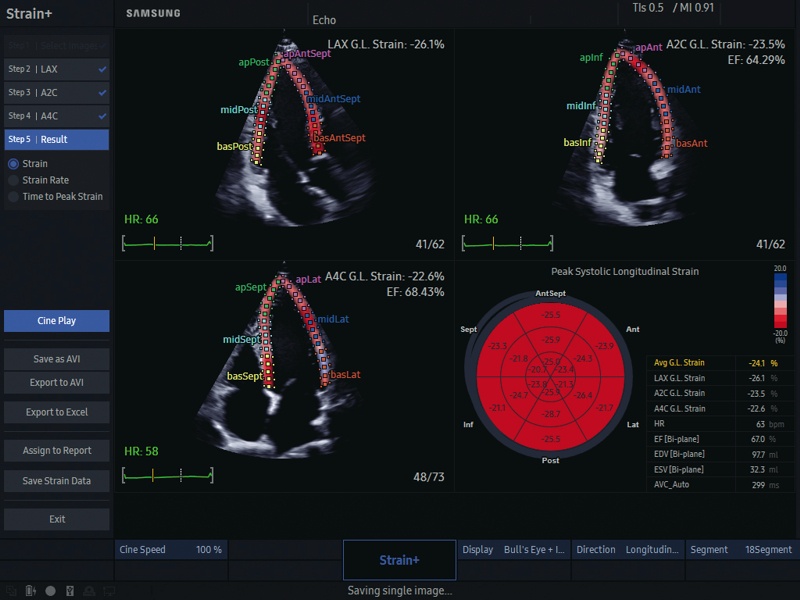

Кардиология. CW Function, Cardiac Measurement, ECG Module, Strain+, StressEcho — стандартный набор для кардиоэхографии. Подключается при наличии соответствующих фазированных датчиков.

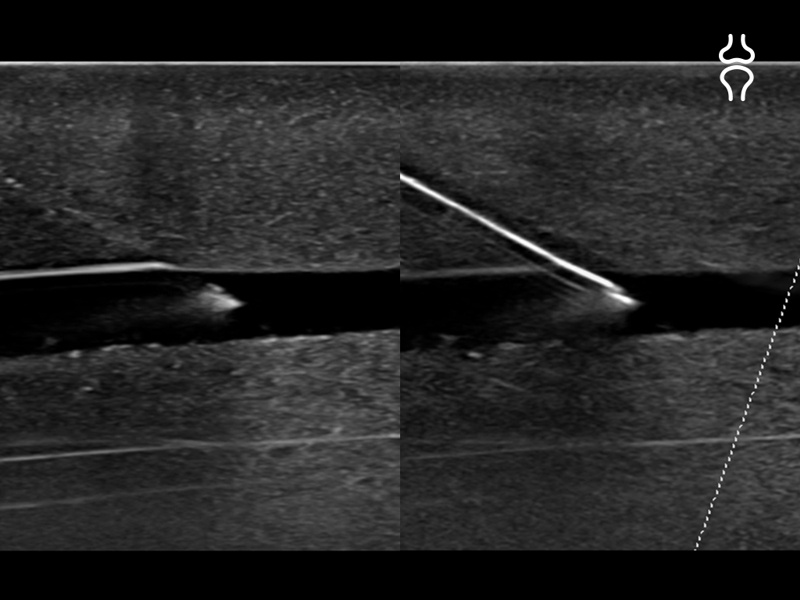

Интервенция и анестезия. Needle Mate улучшает визуализацию биопсийной иглы на всех линейных датчиках. Nerve Track — AI-определение расположения нервов в реальном времени (опция). EzAssist — атлас регионарной анестезии для обучения и навигации.

Линейка датчиков

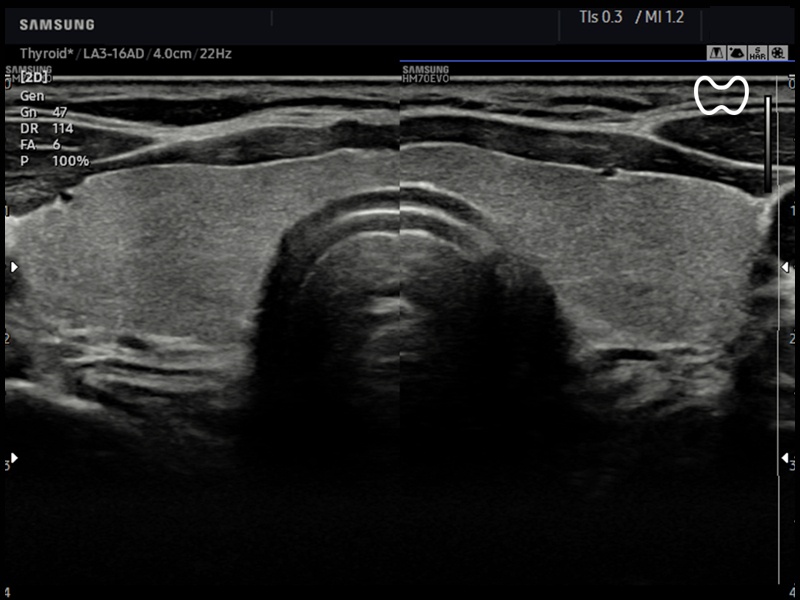

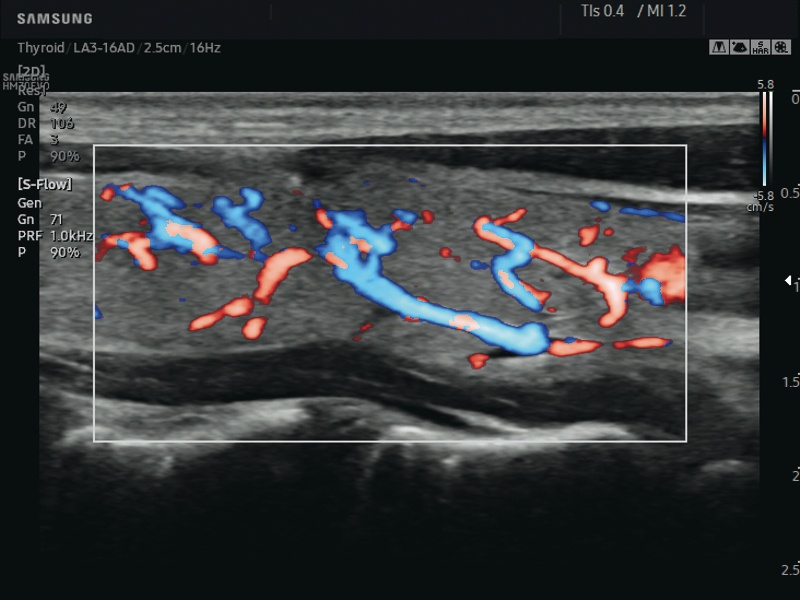

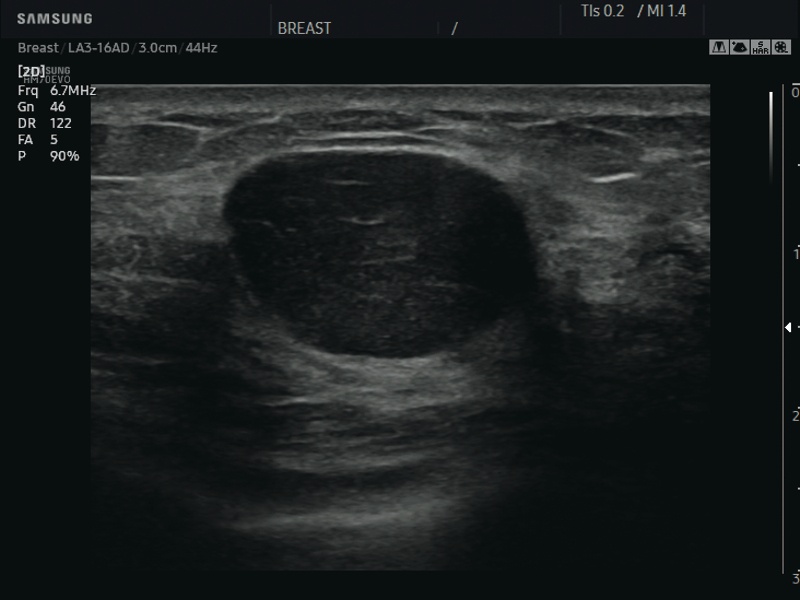

В основе — монокристальные датчики AD-серии с расширенной полосой частот. Для выездной работы типовая пара: конвексный CA1-7AD (брюшная полость, акушерство) и линейный LA3-16AD (поверхностные структуры, сосуды, MSK).

Линейная линейка богатая: от широкоапертурного LA2-9S (апертура 44 мм — удобен для сосудов и поверхностных структур) до L3-22 и LA3-22AI с верхней частотой 22 МГц для высокочастотных задач. Г-образный LA3-22AI — интраоперационный вариант.

Фазированных секторных датчиков пять: PA1-5A для кардиологии взрослых и транскраниальных исследований, PN2-4 — низкочастотный для глубоких структур, SP3-8 и PA3-9B для педиатрии. Чреспищеводный MMPT3-7 формально совместим, но в портативном сценарии используется редко — это операционный датчик.

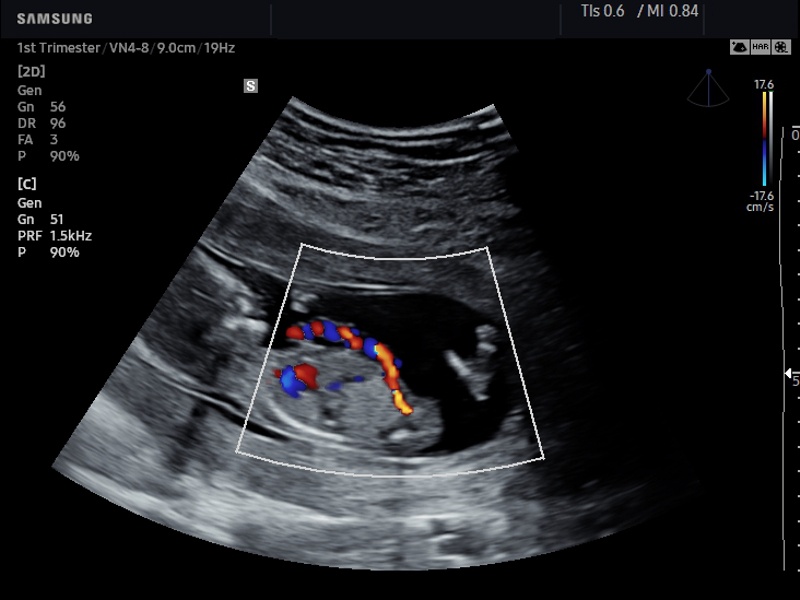

Объёмные датчики VN4-8 (трансабдоминальный) и EV2-10А (эндокавитальный) работают только при наличии опции 4D.

Ветеринарное применение

Samsung официально включает ветеринарию в позиционирование HM70 EVO. Широкий диапазон датчиков — от конвексного CA1-7AD для крупных животных до линейных с 22 МГц для мелких — покрывает большинство задач. Компактность снижает стресс у животного: нет громоздкой тележки, меньше кабелей.

Ветеринарные пресеты обычно настраиваются на базе существующих пакетов расчётов: гинекология, брюшная полость, кардиология. Специализированного ветеринарного ПО в комплекте нет — это нужно учитывать при выборе.

Под какой поток какие датчики нужны и сколько стоит собранная машина — разобрано отдельно: УЗИ-сканер для ветеринарной практики.

Кому подходит, а кому — нет

Подходит:

• Выездная диагностика, мобильная бригада, скорая.
• Небольшой стационар или клиника с несколькими кабинетами, где сканер перемещается между ними.
• Спортивная медицина — работа вне клиники.
• Ветеринарная клиника, особенно смешанная (мелкие и крупные животные).
• Резервный или второй аппарат в клинике, где основной — стационарный.

Стоит посмотреть на другую модель:

• Один кабинет, постоянная работа без выездов → HS40 или HS60: больше портов, удобнее консоль, аналогичный или лучший AI при сопоставимом бюджете.
• Нужна сдвиговая эластография (S-Shearwave) или AI-классификация → V6 или V8: другой класс по возможностям.
• Основной поток — экспертная фетальная диагностика или маммология → стационарный аппарат будет эргономичнее и функциональнее.
