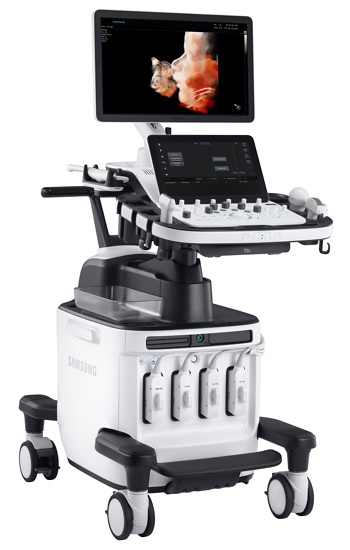

Samsung W9

Позиционирование

Samsung W9 — специализированный акушерско-гинекологический сканер высокого класса в линейке Samsung Medison. Это не универсальный «рабочий аппарат для всего», а машина с конкретной специализацией: перинатальный кабинет, ЭКО-клиника, гинекологический приём с онкологической настороженностью.

Главное, за что берут W9 — полный 5D-стек Samsung: NT, CNS+, Heart Color, LB, Follicle и Limb Vol доступны как опции под конкретный профиль клиники. Дополняет это IOTA-ADNEX прямо в аппарате и Crystal Architecture на монокристальных S-Vue датчиках.

Честно про ограничения: если у вас нет активного акушерства или ЭКО — W9 переразмерен. Для многопрофильной клиники с широким AI-стеком (печень, MSK, маммология как основные потоки) логичнее смотреть на V8.

Архитектура и обработка

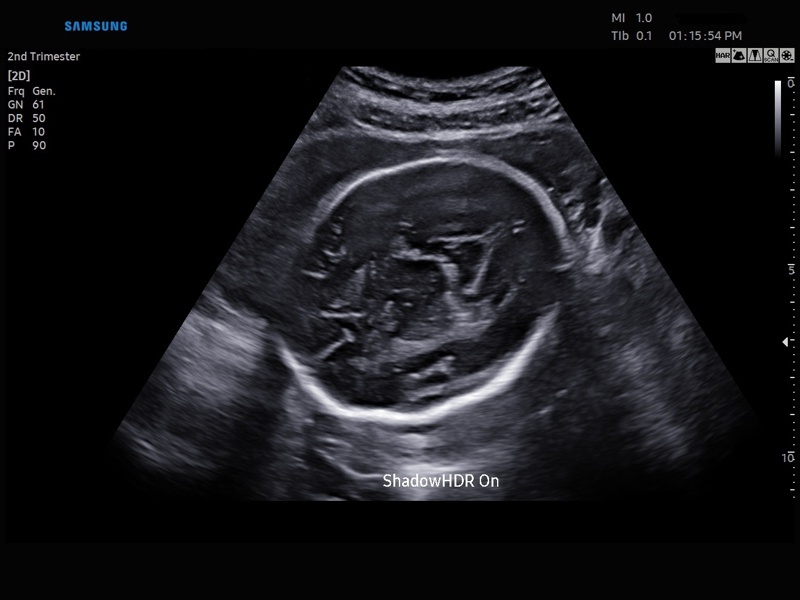

W9 построен на платформе Crystal Architecture и S-Vue монокристальных датчиках — той же платформе HERA, что V8 и W10. Постобработка кадра: ClearVision, MultiVision, HQ Vision, ShadowHDR, S-Harmonic. В акушерских приложениях особую роль играет HQ Vision — он адаптивно фокусирует изображение при акушерских исследованиях, компенсируя неоднородность тканей.

LumiFlow — объёмная допплеровская визуализация кровотока в 3D: в ОБ применяется для оценки плацентарного кровотока и васкуляризации опухолей яичников.

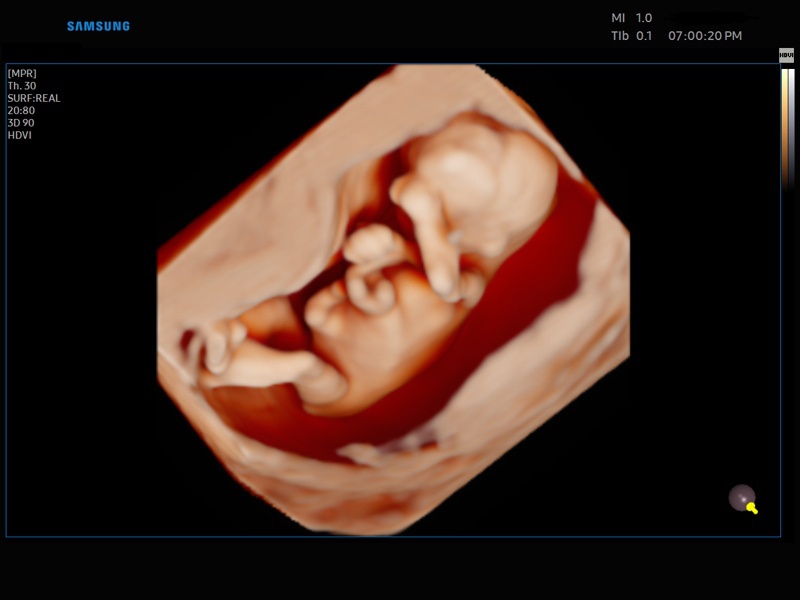

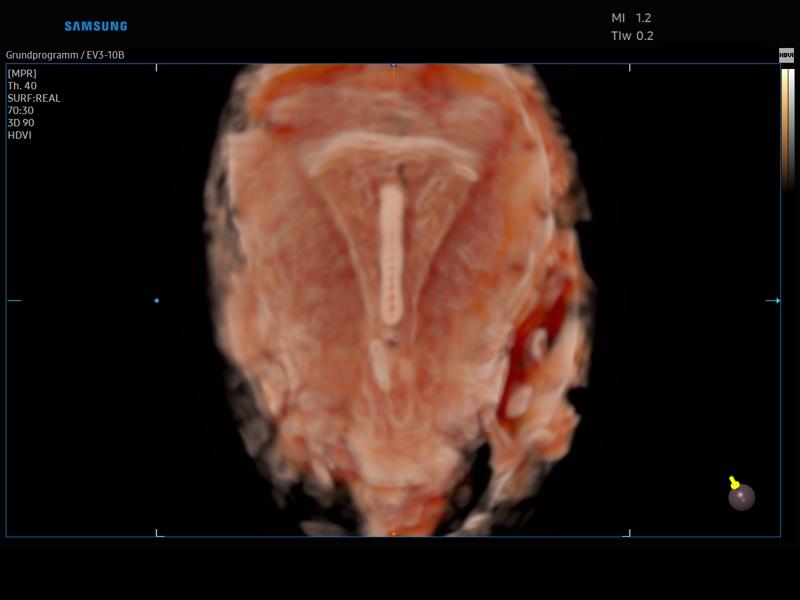

Что уже стоит в базовой консоли: Smart 4D+ со всем объёмным инструментарием (3D, 4D, 3D XI, 3D MXI, XI-STIC), Realistic Vue, Biometry Assist, 2D NT, Uterine Contour (автоматическое построение коронарного среза матки — у W10 этого модуля нет ни в базе, ни в опциях), LumiFlow, HQ-Vision, Shadow HDR, QuickScan, DICOM с Q/R. HDVI и Crystal Vue, в отличие от W10, докупаются отдельно.

Чего в базе нет: постоянно-волнового допплера — консоль поставляется в версии W9-RUS NCW, CW идёт опцией. Подогреватель геля в прайсе тоже отдельной строкой, а не в комплекте.

5D-стек — что это и зачем

«5D» у Samsung — это не пять измерений в физическом смысле. Это пакет алгоритмов, которые автоматически извлекают плоскости и измерения из одного 4D-объёма. Технически: врач захватывает объём, аппарат находит нужные анатомические структуры внутри объёма и выдаёт измерения без ручной прокрутки срезов.

На W9 доступны:

• 5D NT — автоматически находит плоскость ТВП из объёма, измеряет толщину воротникового пространства и интракраниальное пространство. Требует модуль 4D и соответствующую опцию.
• 5D CNS+ — 9 стандартных плоскостей ЦНС плода (мозжечок, мозолистое тело, водопровод, etc.) с автоматическими измерениями. Снимает с врача задачу вручную выводить каждую плоскость на плановом скрининге.

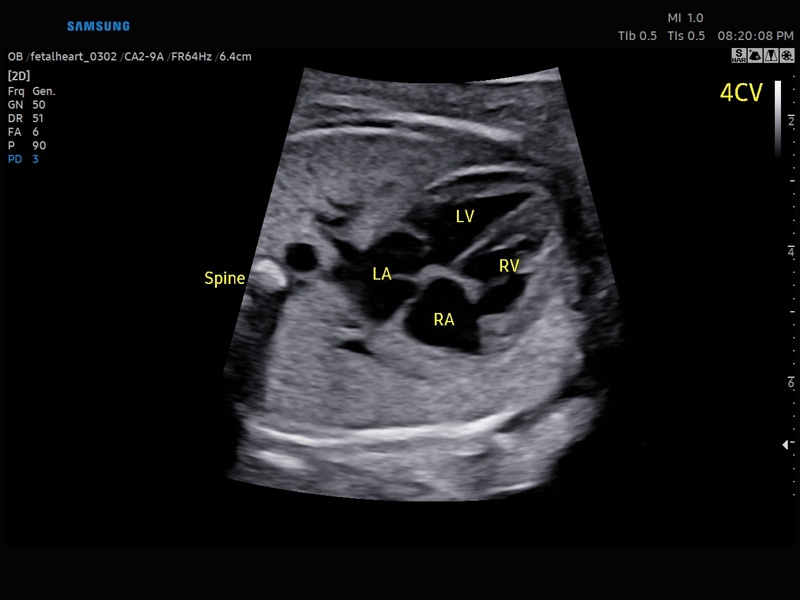

• 5D Heart Color — 9 стандартных плоскостей сердца плода из объёма STIC по международным руководствам по фетальной кардиологии. Для скрининговой фетальной кардиологии — закрывает задачу.
• 5D LB — автоматическое определение и измерение длинных костей: бедренная, плечевая, лучевая, локтевая, большеберцовая, малоберцовая.
• 5D Follicle — автоматическое определение и измерение фолликулов при фолликулометрии. Протоколы ЭКО — там, где ручная разметка каждого фолликула занимает значительное время.
• 5D Limb Vol — оценка массы плода с учётом конституции плода из объёма. Опция для уточнённой фетометрии при СЗРП.

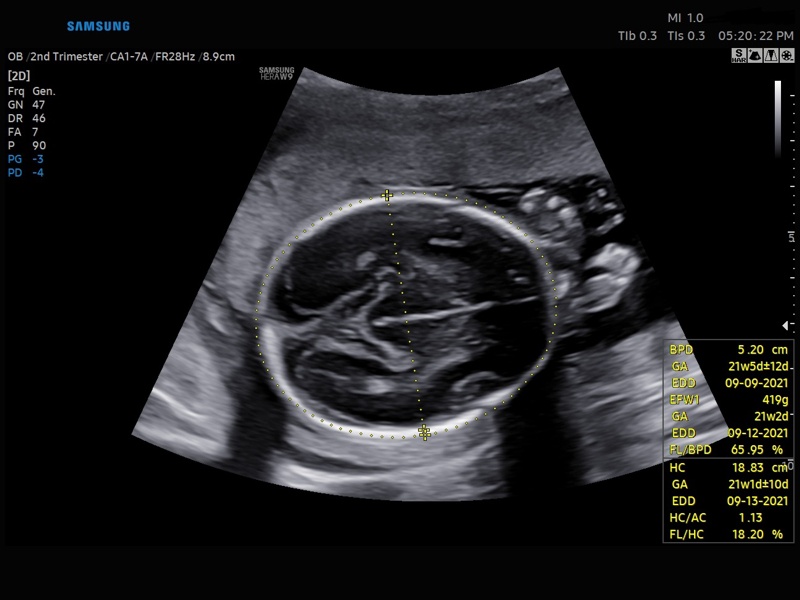

BiometryAssist и 2D NT — работают в реальном времени без объёма, автоматизируют рутинные фетометрические измерения прямо в B-режиме.

AI-модули для гинекологии

IOTA-ADNEX — модель риска малигнизации яичников. Считает 5 категорий (доброкачественное, пограничное, ранний рак, метастатическое, другое злокачественное) по 9 предикторам. В мета-анализе AUC ~0.94 для бинарного вопроса «доброкачественное/злокачественное». Работает на конвексных и эндокавитальных датчиках W9. Опция, не входит в базу.

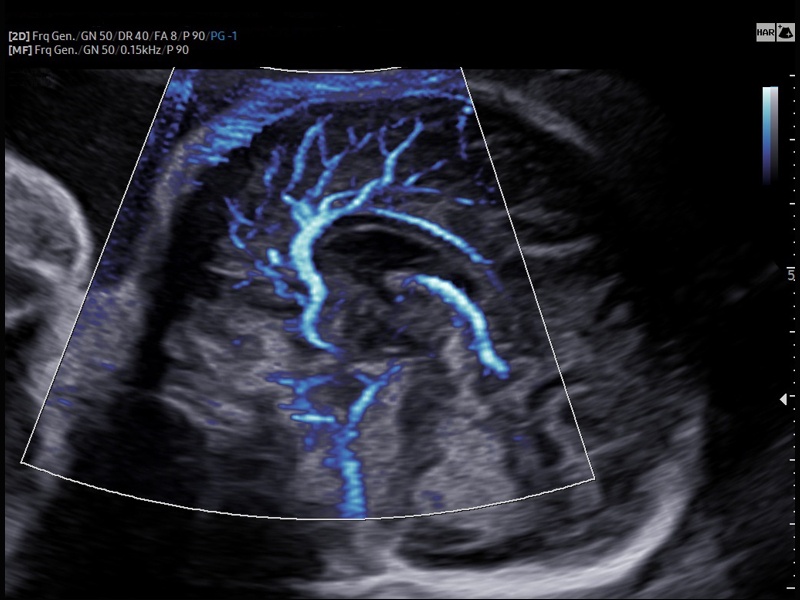

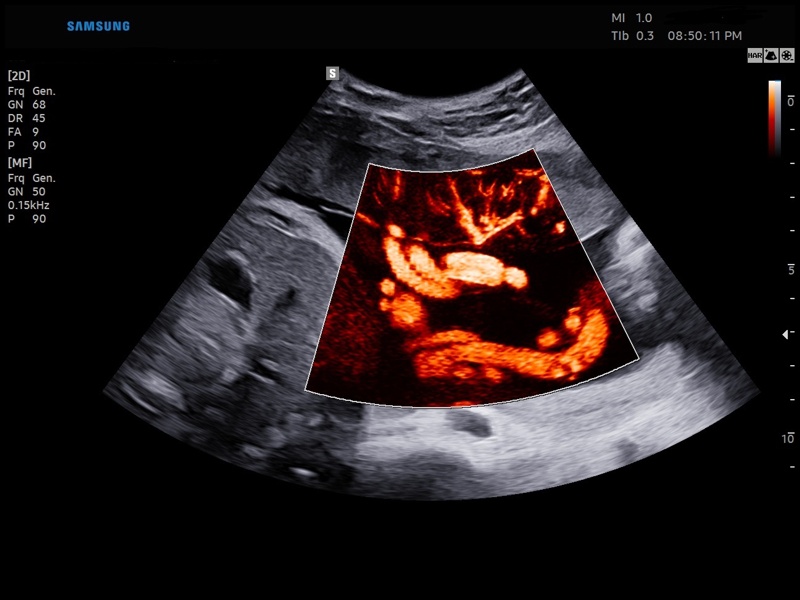

MV-Flow — картирование капиллярного и низкоскоростного кровотока без контраста. Применяется для оценки внутриопухолевой васкуляризации, там где обычный цветовой допплер не видит сигнала из-за низкой скорости потока.

S-Detect Breast / Thyroid — опциональные. При наличии потока по щитовидной или молочной железе — полезны; как основные инструменты W9 для маммологии не позиционируется.

CEUS+ — контрастные исследования доступны как опция. Работает с датчиками CA1-7A (абдоминальные исследования) и EV2-10A (гинекология).

Slice A — режим объёмного изображения с повышенной контрастностью за счёт сканирования в нескольких смежных срезах (опция). Применяется в 3D-режиме для улучшенного отображения структур яичников и матки.

Важно: Strain+™ (спекл-трекинг для оценки сократимости миокарда) на W9 не предусмотрен — ни в базе, ни в опциях. Для кардиоонкологического мониторинга или оценки ФВ с GLS нужен Z20 или V8.

Линейка датчиков

W9 поддерживает полный парк датчиков Samsung этого поколения:

• Конвексные: CA3-10A (3–10 МГц), CA2-9A (2–9 МГц), CA1-7A (1–7 МГц, включая CEUS) — абдомен, II–III триместр.
• Эндокавитальные: EA2-11AR и EA2-11AV (2–11 МГц) — гинекология, I триместр, урология.
• Линейные: L3-12A (3–12 МГц), LA2-14A (2–14 МГц), LA2-9A (2–9 МГц), LA4-18B (4–18 МГц) — маммология, щитовидная, MSK.
• Фазированные: PA1-5A, PA3-8B, PA4-12B, PM1-6A (матричный, монокристальный) — кардиология и транскраниал.
• Объёмные 3D/4D: CV1-8A (1–8 МГц, трансабдоминальный), EV2-10A (2–10 МГц, эндокавитальный) — 5D-стек работает именно с ними.

Типовой ОБ-сетап для W9 — 3–4 датчика: конвексный + эндокавитальный + объёмный трансабдоминальный + эндокавитальный объёмный.

Кому подходит, а кому — нет

Подходит:

• Специализированный перинатальный кабинет (скрининг I, II, III триместра, расширенная фетометрия).
• ЭКО-клиника и репродуктологический центр (5D Follicle, ViewAssist, IOTA-ADNEX).
• Гинекологический кабинет с онкологической настороженностью и потоком по яичникам.
• Клиника, где акушерство — основной поток и нужен специализированный инструментарий без переплаты за флагман.

Стоит подумать про другую модель:

• Многопрофильный кабинет без акцента на акушерство → V8 (шире AI-стек, лучше для печени, MSK).
• Фетальная кардиология как основной поток → Z20 (HeartAssist, PortraitVue) или W10 с Heart Assist.
• Только рутинный ОБ-скрининг без сложной гинекологии — W9 переразмерен → V7.
