Что это и зачем нужно
S-Harmonic™ — реализация Pulse Inversion Harmonic (PIH) в составе платформы CrystalLive на Samsung. Это не отдельная опция — это физическая основа каждого B-режима на абдомене, акушерстве и кардиологии. Когда врач работает с любым пресетом Liver, OB, Cardiac — S-Harmonic уже включён и адаптирован к задаче автоматически.
Зачем? Обычный B-режим (fundamental imaging) передаёт импульс на частоте f₀ и принимает эхосигнал на той же частоте. Реверберационные артефакты в подкожной жировой клетчатке, боковые лепестки луча и акустический шум в глубине «засоряют» изображение — особенно у пациентов с высоким BMI или сложным акустическим окном. S-Harmonic решает эту проблему физически.
Как работает
Физика PIH. Когда ультразвуковая волна проходит через ткань, нелинейные взаимодействия деформируют синусоиду. Из фундаментальной частоты f₀ возникают гармоники: 2f₀ (вторая гармоника), 3f₀, 4f₀. Ключевое наблюдение: сигнал 2f₀ формируется в глубине ткани, а не в поверхностных слоях. Поверхностные реверберации не успевают развить нелинейность и практически не содержат гармоник. Если принимать только 2f₀ — поверхностные артефакты исчезают.
Схема Pulse Inversion (PIH). Простейший фильтр 2f₀ ограничен: спектры f₀ и 2f₀ перекрываются при коротких импульсах, нужных для осевого разрешения. PIH обходит это:
- Первый импульс P₁ передаётся на f₀
- Второй импульс P₂ = −P₁ (инверсия по фазе)
- Эхо от P₁ и P₂ складываются на приёме
Результат: линейные компоненты (включая артефакты): +1 + (−1) = 0 → обнуляются. Нелинейные (2f₀): при инверсии исходного импульса вторая гармоника сохраняет знак → складывается конструктивно и удваивается. Fundamental полностью подавлен, вторая гармоника усилена, можно работать с короткими импульсами.
Frame rate. PIH требует двух импульсов на строку → frame rate вдвое ниже vs фундаментальный режим на той же глубине. Samsung компенсирует это массивным параллельным формированием лучей (CrystalBeam).
Адаптивная реализация Samsung (S-Harmonic). Не просто PIH: в зависимости от пресета система автоматически настраивает амплитуду, длительность и частоту импульсов. Для печени — больше гармоники, для MSK поверхностных структур — смесь фундаментального и гармонического (near-field у гармоники менее выражен). На Z20/V8/RS85 — Coded Harmonic Imaging (CHI): вместо короткого синусоидального импульса — чирпированный (модулированная частота) с matched-filter декомпрессией → дополнительные 6–10 дБ SNR, критично для глубокой правой доли у тучных пациентов.
Power Modulation Harmonic (PMH) — альтернативная схема (два импульса разной амплитуды P и 2P, вычитание линейных компонент). Samsung комбинирует PIH + PMH в зависимости от пресета: для кардиологии — больше PMH (пространственная разрешающая способность), для абдомена — PIH.

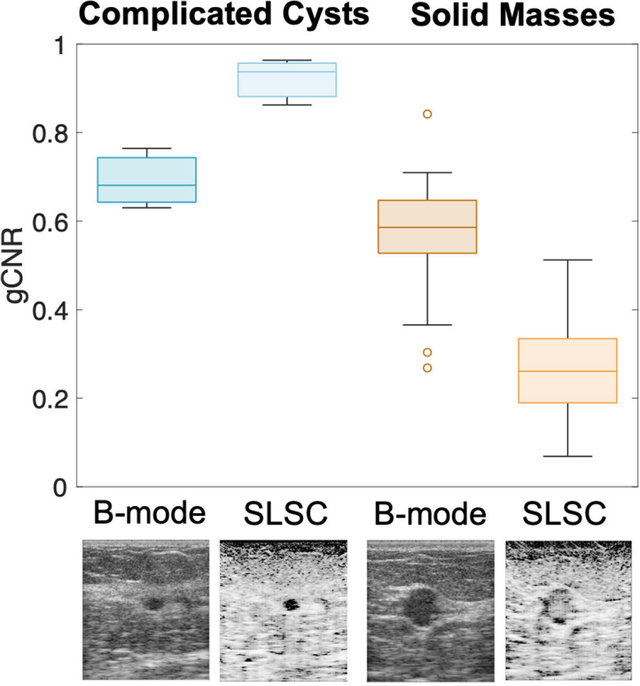

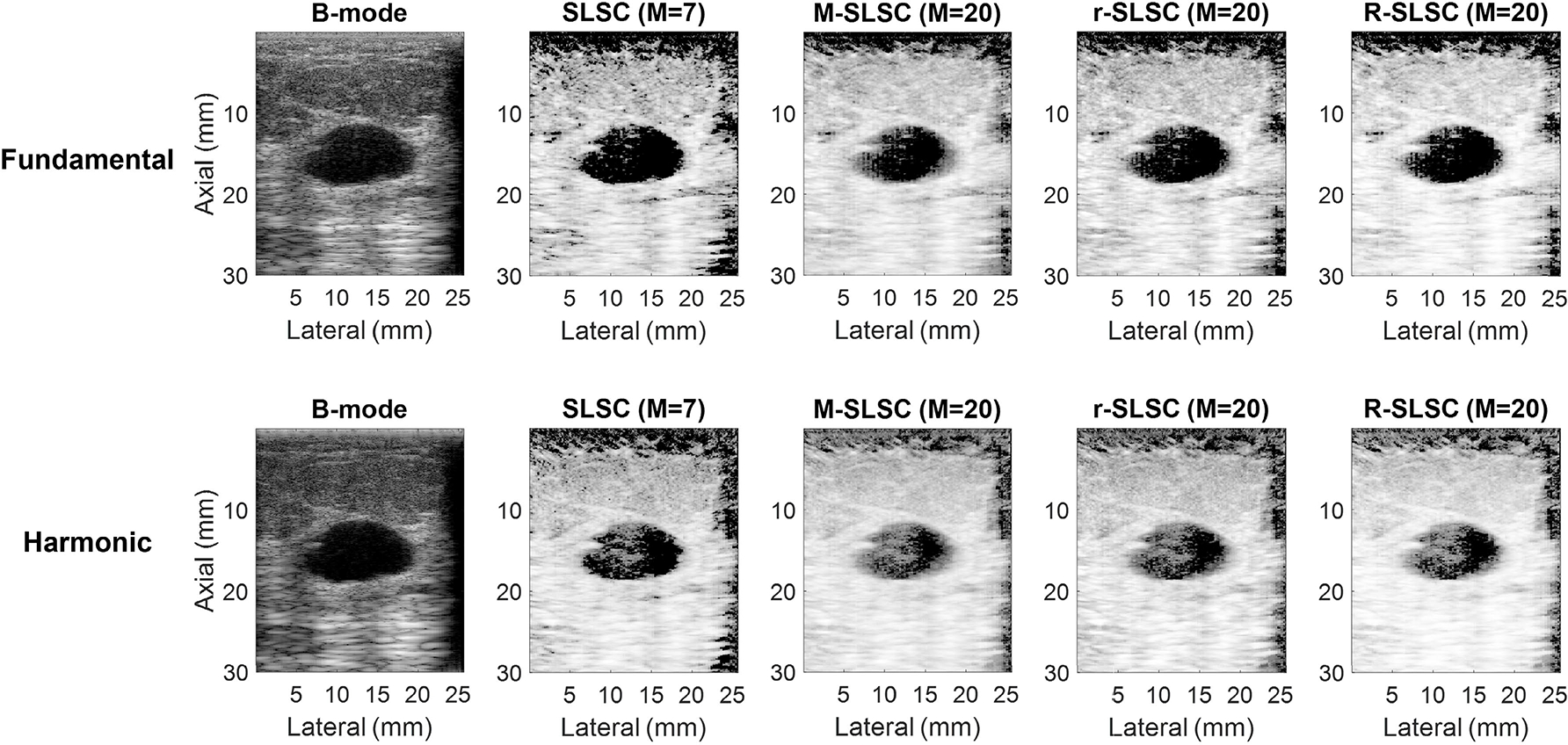

Что меняет клинически
| Ситуация | Эффект S-Harmonic™ |
|---|---|
| Тучный пациент (BMI > 35) | Резкое снижение реверберации в ПЖК; глубокие структуры (печень > 10 см, почки), которые без PIH «тонули» в шуме, становятся различимы |
| Эхокардиография | Чище эндокард; меньше side-lobe артефактов от рёбер; Lang 2015 (ASE) — THI как стандарт chamber quantification |
| Абдомен (очаговые образования) | Снижение реверберации от кишечного газа; лучшее разграничение очагов в неоднородной паренхиме |
| Акушерство (I–II триместр) | Чище изображение плода у пациенток с большой передней брюшной стенкой |
| CEUS | PIH — обязательная физическая основа контрастного УЗИ: CTR растёт на 15–30 дБ |
PIH и контрастное УЗИ (CEUS)
PIH — физическая основа CEUS+™. Контрастные микропузырьки (SonoVue, Lumason) резонируют на УЗ-частоте и нелинейны в 10–20 раз сильнее, чем мягкие ткани. При PIH:
- Микропузырьковый сигнал: усиленный (суммирование двух импульсов)
- Тканевой сигнал: подавлен (обнуление фундаментального)
- CTR (contrast-to-tissue ratio) растёт на 15–30 дБ
Это позволяет видеть мельчайшие очаги контраста — late phase washout в ГЦК, инфаркты корки почки, перфузия при стрессе. Без качественной PIH-реализации хорошего CEUS не бывает.
Ограничения
Frame rate вдвое ниже vs фундаментальный режим — может быть критично при очень быстром сердечном ритме (> 100 уд/мин) или fast-frame-rate cardiac режимах. Near-field (первые 1–2 см) — преимущество PIH минимально: гармоника формируется с накоплением, поэтому для поверхностных MSK-структур near-field фундаментальный режим иногда даёт лучшую разрешающую способность. Движение ткани между первым и вторым импульсами (misregistration) — при очень высокой ЧСС или дрожании датчика приводит к неполному обнулению fundamental и артефактам.
Связка с другими модулями
S-Harmonic™ — базовый слой под всеми вышестоящими технологиями: HeartAssist™ и Strain+™ значительно лучше работают на гармонических данных (стандарт ASE/EACVI — THI для chamber quantification). CEUS+™ физически зависит от PIH. Crystal Architecture — параллельное формирование лучей, компенсирующее frame-rate penalty.
Где смотреть в работе
Влияние гармоники на качество изображения у пациентов с ожирением и технические особенности CEUS — в разделе клинических протоколов.
Источники
Что мы читали, когда собирали этот материал. Если в тексте встретилось число или cut-off — оно отсюда.
- Pulse Inversion Doppler: A New Method for Detecting Nonlinear Echoes from Microbubble Contrast Agents (Simpson DH et al.)IEEE Transactions on Ultrasonics, Ferroelectrics, and Frequency Control, 1999. рецензируемая статья
- Clinical use of ultrasound tissue harmonic imaging (Tranquart F et al.)Ultrasound in Medicine and Biology, 1999. рецензируемая статья
- Recommendations for Cardiac Chamber Quantification by Echocardiography (Lang RM et al. — THI as standard)Journal of the American Society of Echocardiography, 2015. клинические рекомендации
- EFSUMB Recommendations on the Clinical Practice of Ultrasound ElastographyUltraschall in der Medizin, 2017. клинические рекомендации
