5D NT авто-измерение воротникового пространства плода

Что это и зачем нужно

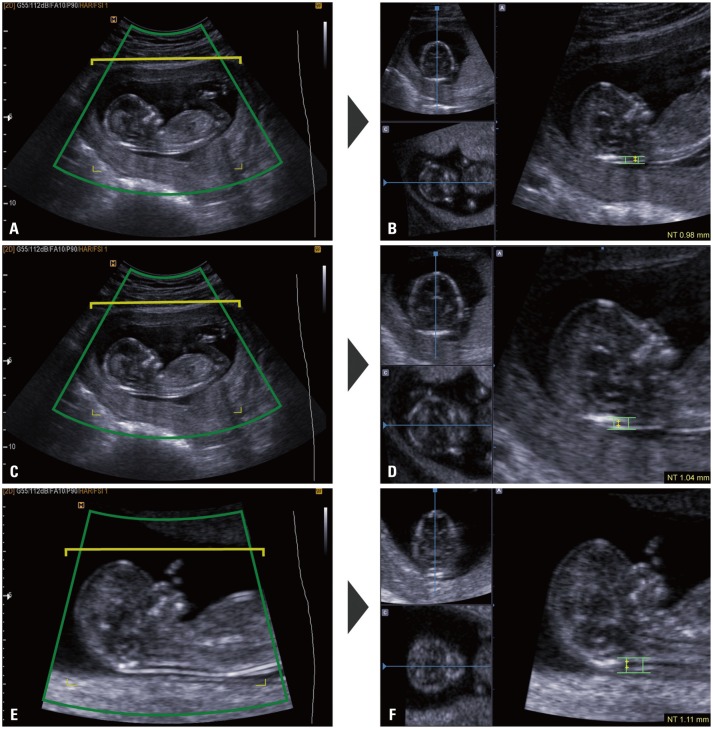

5D NT — автоматический инструмент Samsung для измерения толщины воротникового пространства плода (ТВП) на скрининге 11–14 недель. Принцип простой: вместо того чтобы вручную добиваться идеальной сагиттальной проекции, оператор снимает 3D-объём головы и верхней части грудной клетки плода, а дальше софт сам:

1. Находит срединно-сагиттальную плоскость.
2. Поворачивает и масштабирует изображение.
3. Расставляет каркасные точки на внутренних краях воротникового пространства.
4. Считает ТВП.

Зачем это нужно. На скрининге первого триместра ТВП — это не «померил и забыл». От 0,5 мм зависит расчётный риск трисомии 21, 18, 13 и ряда ВПС. ISUOG-гайдлайн 2023 года прямо требует обученных и сертифицированных операторов, аудит, обратную связь от внешнего ассессора. Источник вариабельности — оператор и его сагитталь. 5D NT убирает часть этой вариабельности, заменяя ручной поиск плоскости автоматическим.

И сразу честно: это не «нажми кнопку, забудь про FMF-сертификат». Это полу-автомат. Оператор подтверждает плоскость и финальное положение курсоров.

Как работает

Технические условия из инструкции Samsung — жёсткие. Без них кнопка просто не работает.

• Датчик. Объёмный CV1-8A (или совместимый CV1-8AD/AE на новых платформах). Без объёмного датчика никакого 5D NT нет.
• Программа. «Акушерство» — preset, иначе софт не предлагает функцию.
• Режим. 3D с MPR (многоплоскостная реконструкция). Нужен предварительный 3D-объём, не одиночный 2D-кадр.

Дальше алгоритм:

1. Сегментирует объём и ищет анатомические маркеры срединно-сагиттальной плоскости — носовая кость, нёбо, прозрачный диэнцефалон, нухальная мембрана. В новых deep-learning реализациях (исследование 2024 года на W10) — сегментационная нейросеть на 3D-объёме.
2. Поворачивает плоскость A так, чтобы получить корректную мид-сагитталь по правилам FMF: профиль плода, нёбо прямоугольное, нос с эхогенным кончиком, амниотическая мембрана отделена от плода.
3. Расставляет курсоры по выбранному режиму:
   • М/Д кр. — на внутренней границе ТВП.
   • До макс. яркости — на внешних границах. Для размытых границ и гармонического отображения.
   • ВнутриВП — аналогично М/Д кр., но с более узким интервалом.
4. Считает значение и отображает его на экране 3D-обзора.

Опционально — RealisticVue™ 3D-рендер прямо во время измерения, чтобы видеть профиль плода в реальном времени и контролировать корректность плоскости.

Параллельно с ТВП в том же объёме доступно измерение ВЧП (внутричерепной прозрачности) — это маркер открытой spina bifida в первом триместре.

Что показывают данные

Главный посыл публикаций — semi-automated NT улучшает воспроизводимость, особенно для менее опытных операторов. У эксперта с FMF-сертификатом разница с ручным измерением минимальна.

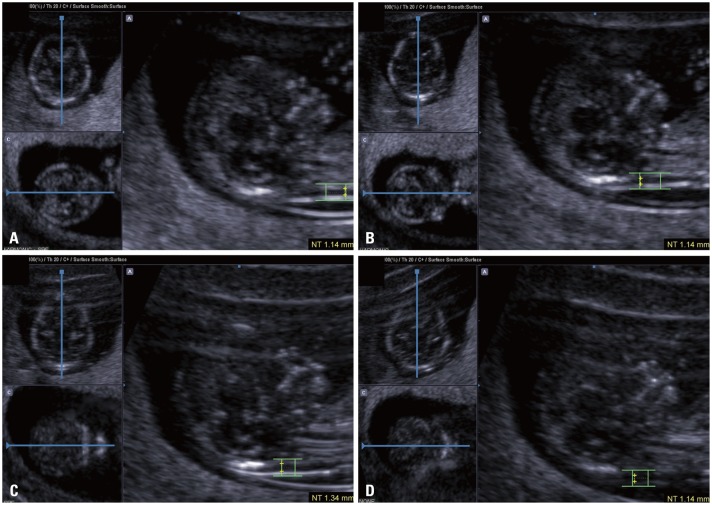

Важный нюанс из работы 2014 года (Sahota et al.): точность измерения ТВП зависит от калибровки аппарата. Полу-автоматический инструмент эту калибровку не отменяет.

Клинические применения

Скрининг трисомий 11–14 недель. Базовый сценарий. ТВП входит в комбинированный тест с PAPP-A, β-hCG и материнским возрастом. От 5D NT здесь — снижение операторской вариабельности и аудиторский след: и плоскость, и положение курсоров можно перепроверить из сохранённого объёма.

Внутричерепная прозрачность (ВЧП). В тот же 3D-объём попадает задняя ямка. Софт умеет определять срединно-сагиттальную проекцию и проверять наличие признаков открытой спина бифида в первом триместре (отсутствие нормальной IT). Это особенно ценно для специалистов, которые делают сотни скринингов в год.

Документация для аудита. FMF-аудит требует пересчитать сохранённые случаи. 3D-объём с сохранённой плоскостью и точками — это полноценный артефакт для аудита, в отличие от единичного 2D-кадра.

Обучение и контроль качества. Стажёр снимает 3D-объём, наставник смотрит, на какой плоскости и где алгоритм поставил точки, и где они должны были стоять. Кривая обучения короче, чем при «снимай 2D, я посмотрю».

Ограничения

• Без CV-датчика и без объёмного режима — никак. Это не апгрейд линейного 2D, это апгрейд 3D-рабочего места.
• Качество объёма решает. Если плод в неудобной позиции, есть тень от ребра матери, или мать дышит во время свипа — алгоритм не вытянет.
• 5D NT — semi-automated, не fully-automated. Оператор обязан проверить, что плоскость действительно мид-сагиттальная по FMF-критериям. Алгоритм может «уверенно» дать плоскость, которая не проходит по критериям нос-нёбо.
• ISUOG 2023 не отменяет требование сертификации оператора по NT даже при наличии 5D NT.
• Калибровка аппарата (через сертифицированный сервис) критична. Без неё цифра ТВП может быть сдвинута, и 5D NT эту ошибку повторит автоматически.
• Угол между УЗ-лучом и носовой костью должен быть около 30°. Алгоритм облегчает работу, но не отменяет акустическую геометрию.

Связка с другими режимами

• RealisticVue. Включается во время измерения как объёмный preview профиля плода. Контроль плоскости становится визуальным.
• 5D LB™ (5D Long Bone). Тот же набор требований (CV-датчик, 3D-объём, модуль 4D) — авто-измерение длинных костей плода. Логично использовать вместе на одном объёме.
• 5D CNS+™. Для второго триместра — автоматическая нейросонография по объёму. Не для 11–14 недель, но из той же серии 5D-инструментов.
• Smart 4D™ / 3D XI. 5D NT — частный случай поверх общего pipeline Smart 4D. Без модуля 4D 5D NT не активируется — это явная зависимость в прайсе.

Где смотреть в работе

В академии есть разбор скрининга первого триместра по ISUOG 2023 с пошаговым получением объёма для 5D NT — что нужно настроить в preset, как держать датчик, и что делать, если плод упорно лежит лицом к позвоночнику матери.
