NeedleMate

Что это и зачем нужно

NeedleMate — программная опция Samsung для усиленной визуализации биопсийной иглы во время пункционных и интервенционных процедур. Работает на всех линейных датчиках на платформах от HM70 EVO до экспертных RS85 и Z20.

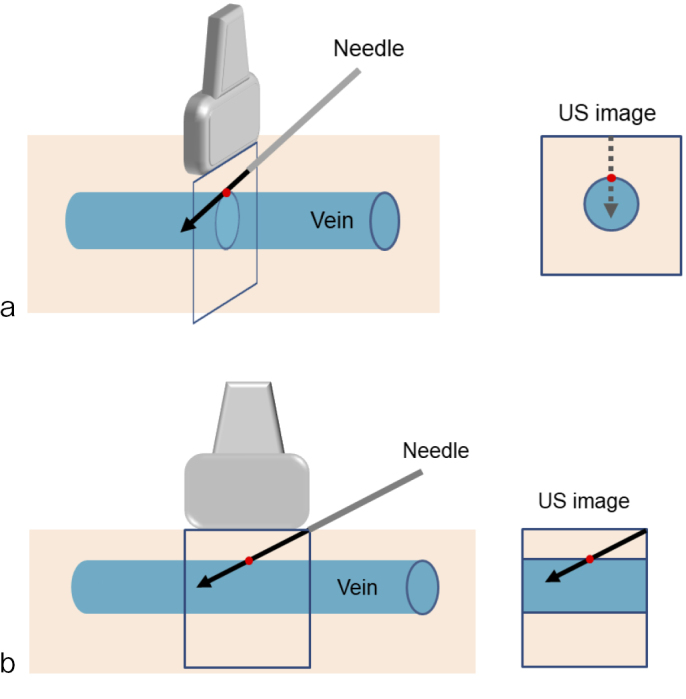

Базовая проблема, под которую её сделали: чем круче угол введения иглы относительно поверхности датчика, тем хуже игла отражает ультразвук обратно. Из-за зеркального характера отражения от металлической поверхности энергия уходит вбок, а не возвращается в датчик. На углах больше 45° кончик иглы в обычном B-режиме теряется. На 60–70° — это уже типичная глубокая блокада сплетения или биопсия глубокой почки — иглу видно фрагментарно или вообще не видно.

NeedleMate эту картинку чинит. Не идеально, но достаточно для уверенного попадания.

Как работает

Под капотом — два механизма, иногда работающих вместе:

Электронный beam steering под игольную плоскость. Параллельно основному B-режиму сканер формирует дополнительный кадр, в котором луч наклонён в сторону предполагаемой оси иглы. Цель — попасть в иглу под углом, близким к 90°. Когда угол правильный — обратное отражение возрастает на 10–20 дБ, и игла становится контрастной линией на фоне ткани.

Compounding и наложение. Кадр с наклонённым лучом накладывается на стандартный B-режим. Ткань видна так же, как обычно, а игла — ярко подсвечена. Сегментация и алгоритмы шумоподавления убирают зеркальные артефакты вокруг стержня.

В работе Pourtaherian с коллегами (2014) на клиническом датасете с beam steering под угол иглы алгоритм локализовал иглу в 99,8% кадров со средней ошибкой попадания 0,19 мм. Это исследование не на Samsung, но принцип тот же — все вендоры идут по этой дороге.

В алгоритмических вариантах есть ещё машинная сегментация кончика иглы, но публично подтверждённой ML-составляющей в NeedleMate Samsung не заявляет — в отличие от, например, GE B-Steer+ или Philips eXTD.

Что показывают данные

В литературе по электронному beam steering и enhanced needle visualization есть устойчивые цифры — независимо от вендора:

В работе Takatani с коллегами (2012, AIC) на симуляторе при угле 60° точность попадания кончика в цель улучшилась с 67% до 95% при включении enhanced visualization на тех же датчиках.

Клинические применения

Биопсия.

• Глубокая биопсия почки, надпочечника, печени из-под рёберной дуги — углы 50–65°.
• Биопсия молочной железы и щитовидной железы — углы обычно мельче, эффект слабее, но всё равно есть.
• Биопсия глубоких лимфоузлов шеи и подмышечной области.

Регионарная анестезия.

• Блокада межрёберных, плечевого сплетения, бедренного, седалищного нервов.
• Эпидуральная и спинальная анестезия — особенно у тучных пациентов, где угол подхода крутой.
• Блокада фасциальных пространств TAP, ESP — где безопасность завязана на видимости кончика.

Интервенции под УЗ.

• Дренирование абсцессов, кист, плевральных выпотов.
• Аспирация суставных выпотов, инъекции в суставы и сухожильные влагалища.
• Пункция артериовенозного доступа у пациентов на гемодиализе.

Ограничения

• На углах ближе к перпендикулярному (0–30°) выигрыша почти нет — там и обычный B-режим справляется.
• На очень крутых углах (>75°) NeedleMate помогает, но не возвращает кончик иглы в каждом кадре. При совсем перпендикулярном входе иглы лучше работают другие приёмы: hydrolocation, jiggle test, разворот датчика.
• Из конвексных датчиков NeedleMate обычно недоступен — модуль работает на линейных. Для глубоких пункций конвексным датчиком это ограничение.
• Эхогенные иглы с насечкой на стержне (echogenic needles от Pajunk, Sonotec, B.Braun) дают свой выигрыш в видимости — но он суммируется с NeedleMate, а не заменяет его.
• При движении датчика или дрожании руки наклонённый кадр расходится с основным — на динамичных пациентах иногда проще временно отключить опцию.

С чем сочетается на консоли Samsung

NeedleMate идёт как программная опция к линейным S-Vue™ датчикам (LA2-14A, LA4-18A, L3-12A). На сканере включается одной кнопкой на пресете «Biopsy» или «Intervention». Дальше — пресет автоматически подстраивает динамический диапазон, шумоподавление и угол наклона под предполагаемое направление иглы.

В сочетании с ClearVision™ и MultiVision™ картинка получается чище на стороне ткани, не теряя яркости иглы. На пресете «MSK» дополнительно работает HQ Vision™ — для тонких процедур по сухожилиям и нервам.
