Smart 4D

Что это и зачем нужно

Smart 4D — это Samsung-pipeline для объёмной визуализации. Не «отдельный режим красивых картинок», а инфраструктурный модуль, на котором строится вся 3D/4D-функциональность сканера: от STIC для сердца плода до VOCAL™-волюметрии фолликулов, от 5D NT™ до фотореалистичного RealisticVue для общения с родителями.

В прайсе Samsung Smart 4D описан как «модуль объёмного сканирования в реальном времени с расширенным набором инструментов» — 3D, 4D, 3DXI, 3DMXI, SFVI, VSI, Smooth Cut. На практике без активного Smart 4D большая часть «фишек» акушерского сканера просто недоступна, даже если объёмный датчик подключён.

Зачем 4D нужно врачу. У 2D-сканирования есть три структурные проблемы.

• Анатомические плоскости вроде коронарной матки или PSAX-плоскости в эмбрионе физически недоступны в 2D из-за расположения костных структур.
• Объёмы по формулам эллипсоида ошибаются на 15–30% относительно истинного объёма из 3D-volume.
• 2D-срез сложно показать родителям и не-УЗД-коллегам. 3D-снимок понимают и без подготовки.

Как работает

Pipeline Smart 4D — это сбор объёма, обработка, рендер.

Acquisition.

• Auto-VOI. Авто-определение оптимального объёмного бокса по preset (акушерство второго триместра, ранние сроки, гинекология TVS и так далее).

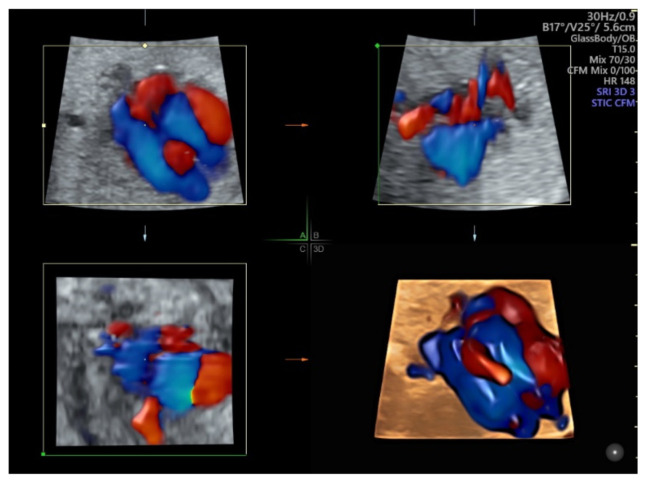

• STIC (Spatio-Temporal Image Correlation). Специальный медленный свип на 5–15 секунд с одновременной регистрацией движения сердца плода — алгоритм реконструирует полный кардиоцикл в 3D без ЭКГ-датчика. Это база для FINE и 5D Heart Color™.
• Auto-sweep. Авто-регулировка скорости развёртки под глубину.

Volume processing — 3D XI.

• Multi-Slice View (MSV). Параллельные срезы вдоль трёх осей, как MPR на КТ/МРТ. Типично 9 или 16 срезов с настраиваемой толщиной и интервалом. Стандарт фетальной кардиологии: 9 stamped planes по FINE-протоколу.
• Oblique View. Произвольная плоскость через объём — для анатомии, которая не ложится в стандартные ортогональные срезы (DIE, аномалии сосудов).
• VolumeCT. Серия параллельных слоёв с фиксированным интервалом — для документации, как печатный CT.

Editing — Smooth Cut и Magicut. Удаляют то, что мешает: руку перед лицом плода, лобковую кость перед маткой. Auto-blending краёв скрывает следы реза.

Rendering. На один и тот же объём можно надеть несколько рендеров:

• HDVI — технический «базовый» рендер с расширенным dynamic range, для измерений и анатомии. Скелет плода, structural heart, биометрия.
• RealisticVue — surface rendering с виртуальным источником освещения и ray casting. Lifelike skin tones, реалистичные тени. По публикации 2019 года, дала «более реалистичную глубину и визуализацию структур» по сравнению с классическим 3D surface.
• CrystalVue™ — «стеклянный плод»: одновременно видны кости, сердце и руки, как через прозрачную оболочку.
• CrystalVue Flow™ — то же плюс Power Doppler. Уникальная для Samsung связка, аналогов у других вендоров мало.
• NaturalVue™ — виртуальная амниоскопия, рендер «изнутри амниона».
• PortraitVue™ — премиальная фотореалистичная реконструкция лица плода, эксклюзив Z20.

Что показывает volume rate

Volume rate (vol/sec) определяет, насколько живо движется 4D-сцена в реальном времени.

Volume rate	Применение
1–5 vol/sec	OB-биометрия, малоподвижный момент капчуры
5–15 vol/sec	Лицо и руки плода в 4D, движения
15–30 vol/sec	STIC, structural heart 3D TEE
30–50 vol/sec	Real-time matrix 3D TEE на премиум-системах

У Samsung mech-3D-датчиков физический volume rate ограничен мотором, но CrystalBeam™ с massive parallel beamforming параллельной обработкой многих линий частично компенсирует это.

Клинические применения

Акушерство — главное применение.

• Лицо плода для родителей. RealisticVue в стандарте, PortraitVue на Z20.
• Скелет плода. HDVI плюс X-ray rendering. Для оценки конечностей при подозрении на скелетные дисплазии.
• Сердце плода. STIC + 5D Heart Color (FINE) — авто-получение 9 стандартных плоскостей по ISUOG 2023.
• 3D-биометрия. 3D XI MSV для документации.
• Детальная нейросонография плода. 3D-объём через родничок, MPR coronal/sagittal.
• 5D Limb Vol™. Объёмный расчёт массы плода по формуле Lee — точнее, чем по 2D-биометрии.
• 5D NT. Авто-ТВП в первом триместре — работает только при активном Smart 4D.

Гинекология.

• Adenomyosis MUSA 2021. Без 3D coronal матки и оценки junctional zone современная классификация невозможна.
• Septate / bicorporeal uterus. Coronal-плоскость матки в 3D — основа классификации ESHRE/ESGE.
• VOCAL для объёмов эндометрия, эндометриомы, фолликулов.

Structural heart.

• 3D MV planimetry. Планиметрия митрального клапана.
• Annulus sizing для TAVI. Multi-slice MPR через анулус — то же, что делают на КТ-планировании.

Ограничения

• 3D зависит от оператора сильнее, чем 2D. Качество свипа, контроль VOI, скорость движения датчика — всё решает.
• Motion-артефакты. Движение плода, дыхание матери, дрожание оператора — и объём «слоится». На STIC это особенно заметно: один артефактный кадр портит весь кардиоцикл.
• Акустические тени внутри объёма. Газ, кальцификация, кости — всё это остаётся в 3D-объёме и закрывает глубокие структуры. Перейти на 2D с другого окна часто проще, чем «дочистить» 3D.
• Время на качественный рендер — 10–30 секунд после капчуры. Для рутинного потока это много.
• 4D-датасеты тяжёлые. DICOM-хранилище под клинику с 4D-сканером надо рассчитывать с запасом.
• Smart 4D — это софт. Без подходящего объёмного датчика (CV1-8A и аналоги, эндополостные V3-10) модуль ничем не поможет.

Связка с другими режимами

• STIC + 5D Heart Color. Сердце плода — отдельный продукт поверх Smart 4D.
• 5D NT, 5D LB™, 5D CNS, 5D Limb Vol. Линейка AI-инструментов, которые работают на объёмах Smart 4D. Без модуля 4D не активируются.
• VOCAL. Виртуальный анализ органов поверх 3D — для эндометрия, фолликулов, лёгких плода, плаценты.
• HeartAssist™ (фетальный). На объёмных проекциях после STIC даёт авто-измерения и z-баллы по ISUOG 2023.
• CrystalBeam beamforming. Архитектурный слой ниже Smart 4D — даёт volume rate и качество данных.

Где смотреть в работе

В академии есть разборы по STIC и FINE-протоколу для сердца плода, по 3D coronal матки для adenomyosis MUSA 2021, и материал «4D rendering modes — что выбирать для какой задачи». Smart 4D — общая база этих сценариев.
