Crystal Architecture

Что это и зачем нужно

Crystal Architecture — не одна функция, а трёхкомпонентная связка, на которой Samsung построил всю линейку нового поколения: RS85, V6/V7/V8, W9, W10 и Z20.

Три компонента:

• CrystalBeam — формирование луча на передачу и приём.
• CrystalLive — движок постобработки 2D, 3D и допплера.
• S-Vue — семейство однокристальных датчиков.

На Z20 идёт уже Crystal Architecture 2.0. Маркетинговая обёртка одна, но за ней — разные поколения «железа» и софта. На что обращать внимание при подборе сканера — детально разобрано в разделе про датчики ниже.

Как работает CrystalBeam

Три механизма работают одновременно.

Arbitrary Waveform Transmission. Передающий импульс — не синусоида фиксированной частоты, а произвольная форма с настраиваемой амплитудой, фазой и спектром. Под мягкие ткани, под кость, под глубокую печень тучного пациента — разная форма импульса. Это даёт лучшее соотношение сигнал/шум там, где классический PZT-beamformer уже не вытягивает.

Massive Parallel Beamforming. Несколько линий изображения формируются одновременно, а не последовательно. Эффект двойной: вырастает frame rate, и появляется техническая возможность для ultrafast imaging — без этого не работают ни 2D-эластография S-Shearwave™, ни MV-Flow™.

Synthetic Aperture. Элементы датчика передают сигнал по очереди, а на приёме данные математически складываются. Виртуальная апертура получается шире физической. Результат — однородное боковое разрешение от поверхности до глубины, без характерного «расплывания» границ в дальнем поле.

Как работает CrystalLive

Это пайплайн постобработки. Принимает на вход сформированный B-mode сигнал и пропускает через несколько модулей:

• ClearVision™ — подавление спекл-шума с сохранением границ.
• MultiVision™ — пространственное усреднение под разными углами.
• ShadowHDR™ — адаптивная коррекция теней (от рёбер, от газа в кишке).
• HQ Vision™ — пакет обработки под MSK, отдельный пресет.
• Рендеры объёмных режимов — RealisticVue™, CrystalVue™, NaturalVue™, PortraitVue™.

Все эти модули включаются автоматически по пресету. Врач выбирает «печень», «МЖ», «MSK» — внутри пайплайна включается своя комбинация. Ручные тонкие настройки тоже есть, но в рутине ими редко пользуются.

S-Vue — что под этим брендом

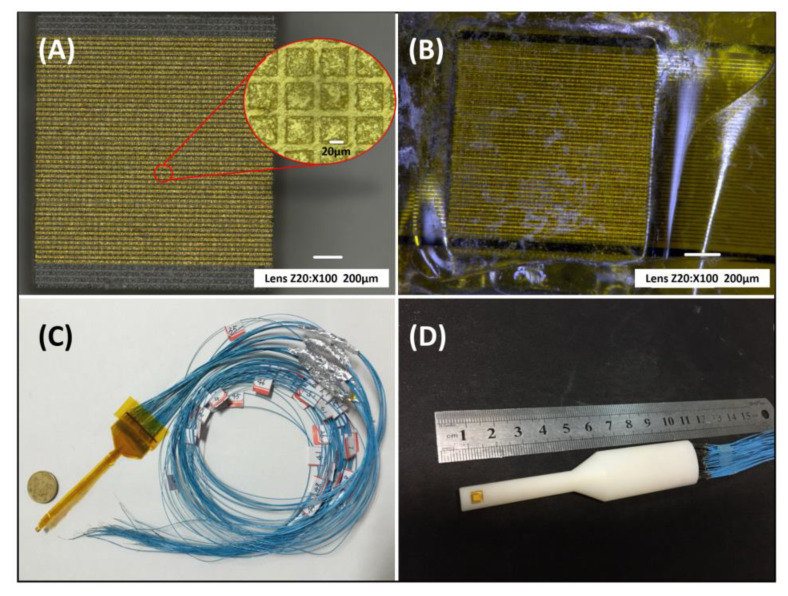

S-Vue — это датчики на однокристальном пьезоэлектрике, обычно PMN-PT (свинцово-магниевый ниобат-титанат). От классической PZT-керамики отличается тремя цифрами:

Параметр	PZT-керамика	Single-crystal PMN-PT
Коэффициент электромеханической связи k_t	~0.70	~0.80
Полоса пропускания (–6 дБ)	базовая	+15–28%
Относительная чувствительность	базовая	+5,2 дБ

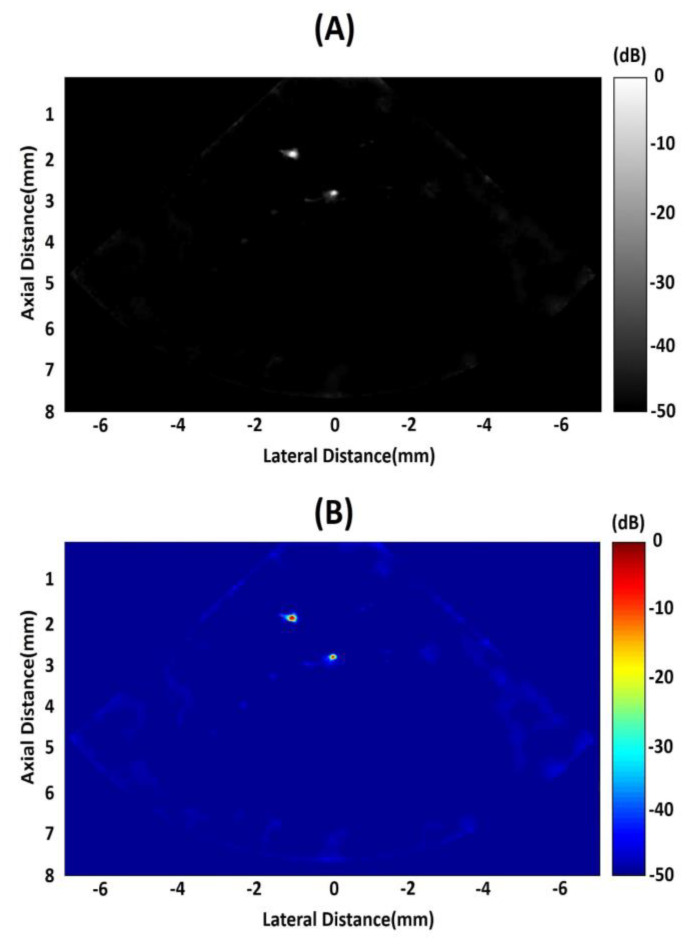

Цифры — из независимых исследований по single-crystal трансдьюсерам, не из маркетинга Samsung. На практике это значит: один S-Vue датчик перекрывает диапазон 2–3 классических PZT. CA1-7A работает от поверхностной диагностики до глубокой печени, не уступая ни специализированному низкочастотному, ни высокочастотному датчику.

Полный список S-Vue-датчиков (маркировка …-A, …-AD, …-AS, …-S): CA1-7A, CA3-10A, PA1-5A, PM1-6A (матрица), L3-12A, LA2-14A, LA4-18A, EA2-11AR/AV, CV1-8A. Старые PZT-датчики на платформе тоже работают — C2-8, ER4-9, LN5-12 — но картинку в премиум-качестве дают именно S-Vue.

Где это видно в клинике

Печень у тучных пациентов. На S-Vue CA1-7A проникновение глубже на сопоставимой частоте — там, где PZT уходит в шум.

Поверхностные органы. LA4-18A держит разрешение в нижнем диапазоне частот — щитовидка, кожа, поверхностные нервы. Один датчик закрывает то, на что раньше уходили два.

Кардиология. PM1-6A — матричный секторный, поддерживает full-volume 3D-эхо. На классических PZT-датчиках такой плотности элементов нет.

Акушерство. CV1-8A в связке с CrystalVue даёт объёмные рендеры лица плода в качестве, которое раньше было только на премиальных GE/Voluson.

Чем это отличается от конкурентов

GE говорит про cSound и XDclear, Philips — про nSIGHT и xMatrix, Canon — про iBeam и iPerformance. У всех своя обёртка над похожими принципами: single-crystal датчики плюс параллельный beamforming плюс пакет постобработки.

Прямых head-to-head сравнений между вендорами в литературе мало — обычно это либо проприетарные whitepapers, либо клинические работы по конкретному применению (печень, МЖ), где сравнивают результат, а не «железо». Поэтому выбор обычно делают по эргономике, доступности датчиков и сервису, а не по платформе как таковой.

Ограничения

Прямого технического whitepaper по Crystal Architecture в открытом доступе у Samsung нет. Описание принципов выше — реконструкция из официальных продуктовых страниц Samsung Healthcare и общей литературы по single-crystal beamforming.

S-Vue не означает «всегда лучше». На малой глубине разница с хорошим PZT-датчиком на глаз почти не видна. Реальный выигрыш — на больших глубинах, в ultrafast-режимах и при тонких изображениях кровотока.

И ещё — Crystal Architecture идёт только на премиум-линейке нового поколения. На HS40, HS60, HM70 EVO её нет: там классический beamformer и PZT-датчики, что не отменяет хорошую картинку для рутинной диагностики.

Связка с другими технологиями

CrystalBeam — фундамент для MV-Flow (нужен ultrafast frame rate), для S-Shearwave Imaging™ (нужен plane-wave imaging), для real-time 3D (нужно параллельное формирование объёмов). Без архитектуры эти режимы либо не работают, либо работают медленнее, чем должны.
