Auto EF

Что это и зачем нужно

Auto EF — автоматизированный расчёт фракции выброса левого желудочка по правилу Симпсона. Врач указывает три точки на стоп-кадре (две у основания митрального клапана + апекс), сканер сам обводит эндокардиальный контур, прогоняет его через все кадры сердечного цикла и выдаёт КДО, КСО, ударный объём и ФВ. На всё уходит несколько секунд.

Главная клиническая ценность — снижение межоператорской вариабельности. Визуальный «eyeballing» и даже ручной Simpson сильно зависят от того, кто измеряет. В онкокардиологии, где порог отмены кардиотоксичной терапии — снижение ФВ на 10 процентных пунктов или абсолютное значение менее 50%, эта вариабельность стоит дорого.

Как работает

Под капотом — Speckle Tracking-алгоритм. Сканер находит уникальные точечные «спеклы» на эндокарде и отслеживает их перемещение от кадра к кадру.

• Условия активации. Программа «Кардио», 2D-стоп-кадр, одиночный режим (не Dual/Quad), включённая ЭКГ. Без ЭКГ модуль не возьмётся за расчёт — нужна привязка фаз цикла.
• Три опорные точки. Пользователь указывает их на апикальной 4-камерной (А4К) или 2-камерной (А2К) позиции. Этого достаточно, чтобы инициировать автообводку.
• Поиск границы эндокарда. Алгоритм автоматически проводит контур, ориентируясь на спекл-структуру миокарда.
• Правило Симпсона. ЛЖ делится на диски от основания до апекса; для каждого диска считается объём, потом суммируется. Это даёт КДО и КСО как наибольший и наименьший объёмы цикла.
• Расчёт. УО = КДО − КСО. ФВ = (УО / КДО) × 100%.

Auto EF — не «полная автоматизация». Пользователь обязан проверить кадры конечной систолы и диастолы, кнопками «КС»/«КД» сдвинуть их, если автоматика выбрала неточно, и подтвердить контур. Это компромисс между скоростью и врачебной ответственностью.

Парная функция — TMAD (Tissue Motion Annular Displacement): смещение фиброзного кольца митрального клапана по трём точкам (септальная, латеральная, апекс). Даёт количественную оценку продольной функции ЛЖ — простая альтернатива GLS, когда полный strain не доступен.

Что показывают данные

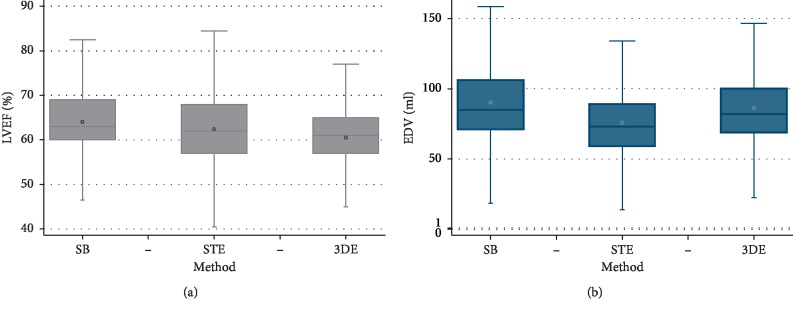

Совмещаю три независимые работы по automated EF разных вендоров — Auto EF Samsung работает по тому же speckle-tracking-принципу.

Параметр	Auto / AI EF	Ручной Simpson biplane
Время расчёта	8 с (FAST-EFs, AutoLV)	54 ± 22 с
Feasibility	98% изображений	зависит от качества окна
Inter-observer variability	значимо ниже	референс
Корреляция с CMR	r 0,83–0,9 у современных AI-моделей	r 0,8–0,86

ASE/EACVI 2015 (Lang) — действующий стандарт chamber quantification. Биплан-Simpson остаётся gold standard 2D-метода, и Auto EF реализует именно его — просто без рутинной ручной обводки.

Клинические применения

Онкокардиология. Базовый ФВ перед антрациклинами и таргетной терапией HER2+, контрольные точки каждые 3 месяца. Стабильное измерение здесь критичнее точности — нужно ловить дельту.

Контроль терапии HFrEF. Серия измерений на одном сканере с одним алгоритмом снижает шум. Видно реальную динамику.

Скрининг и POCUS. Auto EF быстро даёт цифру вместо визуальной оценки. Не отменяет экспертный эхо-разбор, но фильтрует норму от патологии.

Реанимация и ИТ. В исследовании 2018 года Auto EF оказался воспроизводимее ручного Simpson при оценке тяжёлых пациентов с плохим окном — где даже опытный врач теряется в обводке.

Стресс-эхо. Auto EF можно использовать на пик-стадии нагрузки, когда времени на ручные измерения нет.

Ограничения

• Только для взрослых. Для педиатрии не калиброван — Lopez 2024 (Pediatric TTE Guidelines) идёт отдельной вселенной.
• Качество окна решает. При плохом А4К/А2К алгоритм может срезать апекс или захватить трабекулы.
• Регионарные WMA. При инфаркте с локальной асинергией Simpson сам по себе менее точен, чем 3D EF. Auto EF здесь наследует эту проблему.
• Не отменяет проверку. Кадры КС/КД нужно валидировать руками. Доверие «вслепую» — типичная ошибка новичков.
• Зависит от ЭКГ. Плохой ЭКГ-сигнал → промах в фазах цикла → промах в КДО/КСО.

Сравнение с альтернативами

Метод	Когда подходит
Visual EF (eyeballing)	POCUS-скрининг, грубая оценка. Высокая вариабельность.
Auto EF (биплан Simpson)	Рутина, мониторинг, кардиоонкология. Быстро и воспроизводимо.
3D EF	Эксперт-уровень. Ближе к CMR. Требует хорошего окна и навыков.
CMR EF	Gold standard. Дорого, нет в рутине, нужен МРТ.

Где смотреть в работе

Auto EF — отдельный платный модуль, требует ЭКГ-блока (или HeartAssist™ в комплекте). По прайсам Samsung — на V6, V7, V8 и Z20. На фазированных датчиках всей семейной линейки.
